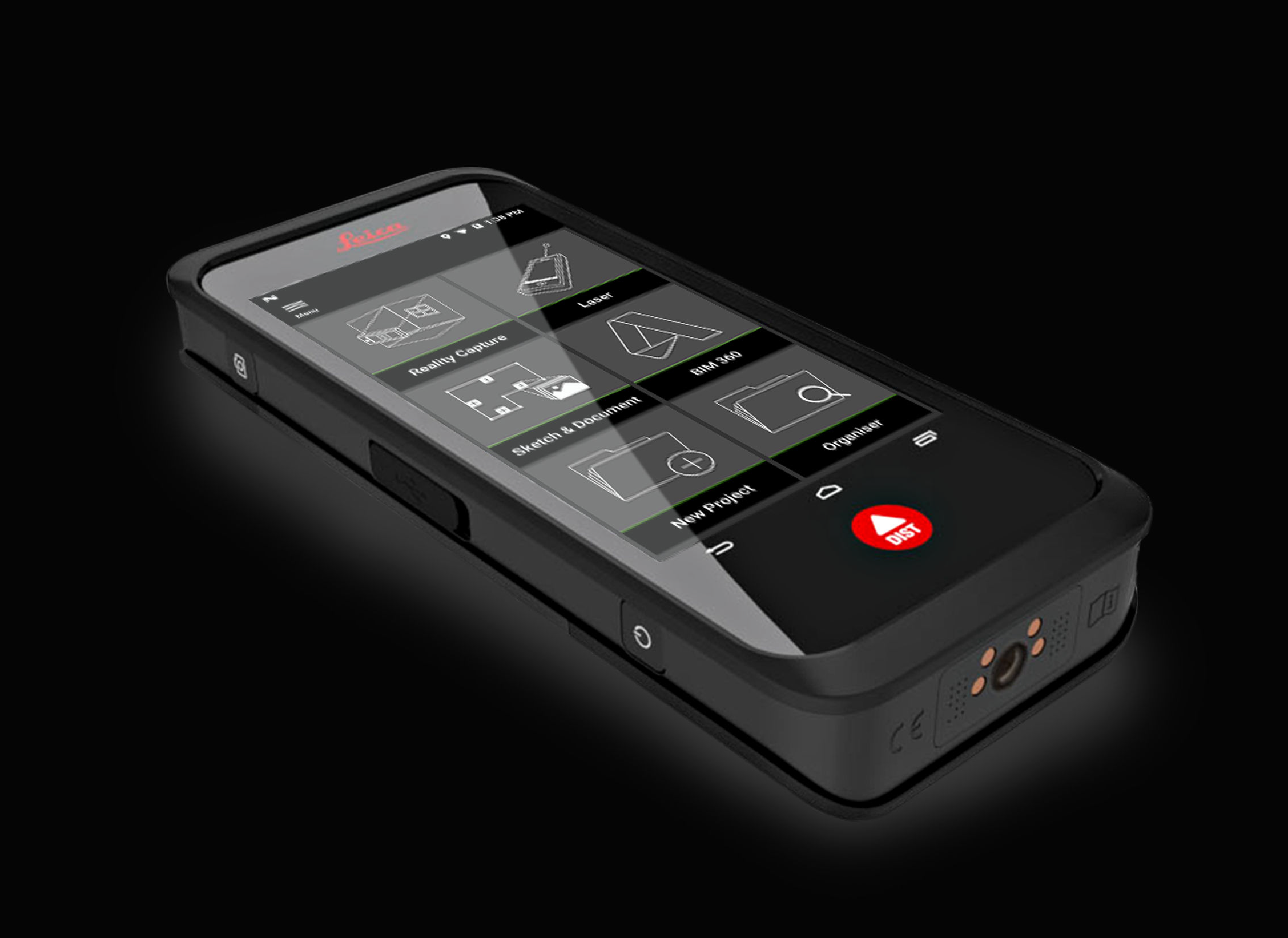

∟リアルタイム・ハンドヘルド3Dイメジャ Leica BLK3D

製造元:Leica Geosystems(ライカジオシステムズ)



写真を撮る。同時にすべてを計る!

 BLK3Dは、対角線上の2つのカメラから同時に取得された画像と合わせて3D測定することができるリアルタイム・ハンドヘルド3Dイメジャです。 プロジェクトの進捗管理や測定作業のドキュメント管理ツールとして利用できます。

コンパクト、オールインワンの写真測量ツール

 BLK3Dは、キャリブレーションされたステレオカメラ、傾斜センサー、ソフトウェア、およびデバイス上のエッジ検出機能を組み合わせて、高精度でインピクチャの測定を行います。撮影された画像はすべて、正確な3D測定記録となります。



Agisoft Metashapeとの連携

 BLK3DのImage Group機能により、最大500ペアのステレオ画像を撮影できます。撮影画像は自動的にスケーリングされ、内蔵の傾斜センサーによるカメラの傾斜情報が自動的に取得されます。
BLK3Dで撮影したステレオ画像を「Metashape」を用いて処理することで、正確にスケーリングされたオルソモザイク画像や3D点群を作成できます。
(右画像提供:無人航空機測量技術研究所様)



事例紹介





















オプション
ミッションキット
ラグドケース/ LEDライト/予備バッテリー/
チャージャー/ディスプレイ保護シート/
マイクロUSBケーブル(本体含まず)

ポーチ キャリブレーションターゲット(A3)

三脚 三脚アダプター
仕 様
          仕     様
本体サイズ (H x W x D)
180.6 x 77.6 x 27.1 mm
重量 (充電式バッテリ含む)
480 g
温度範囲
保管時: -25 to 60 °C
使用時: -10 to 50 °C
充電時: 0 to 40 °C
三脚アダプタ
1/4-20 UNC 三脚ネジアダプターサポート
オペレーティングシステム
Android 7.1.2 (Nougat)
プロセッサー (内蔵GPU)
Snapdragon 820E QuadCore (2.35 GHz)
RAM メモリ
4 GB
リアルタイム プロセッサ
STM32F446
スクリーン
5.0” IPS, HD 720x1280 LCD 静電容量式 (キャパシティブ) マルチ・タッチ スクリーン, 化学強化, 輝度: 450 cd/m2
ステレオカメラ
ピクセル: 2 x 10 MP (15.8 cm 対角ベースライン) 視野: 80° 焦点距離 4.0 mm (22 mm in 35 mm 同等 in 1:1) アパーチャー: F3.0
EDM カメラ
ピクセル: 2 MP
視野: 14°
I/O
データ転送・充電 USB Type-C 1.0 (耐水), 内蔵スピーカ, 内蔵マイクロフォン
キーボード
3ボタン (電源, レーザー/画像取得, 画像取得), 4タッチボタン (戻る, ホーム, マルチタスク, レーザー/画像取得)
付加センサ
コンパス, 3Dアクセレロメーター, 3Dジャイロスコープ
レーザークラス
2
レーザータイプ
655 nm, 0.95 mW
バッテリ
充電バッテリパック リチウムイオン (3.80 V, 3880 mAh, 14.7 Wh)
パワーマネジメント
ACアダプタ (入力: 100-240 V AC)
外部チャージャ (入力: 100-240 V AC) (オプション)
充電時間
3.5時間以内 (ACアダプタ使用)
5時間以内 (オプション 外部チャージャ)
作動時間
標準キャプチャ: 4時間 / 220 マルチショット キャプチャ 継続キャプチャ: 2.5時間 /1000 シングルショット キャプチャ レーザ測定: 6.5時間 / 9,500 レーザ測定値 オートパワーオフ: スリープモード 3時間後
内部ストレージ 64 GB (14,000シングルショット, または, 5,000マルチショット 3Dイメージ)
Bluetooth® Smart Bluetooth v4.1 and v2.1
放射電力: 1.78 mW (BLE)
放射電力: 10.00 mW (BT classic)
周波数: 2402-2480 MHz
Wireless LAN スタンダード: 802.11 b/g/n
放射電力: 6.31 mW
周波数: 2412-2472 to 2412-2462 MHz
GPS A-GPS and GLONASS
