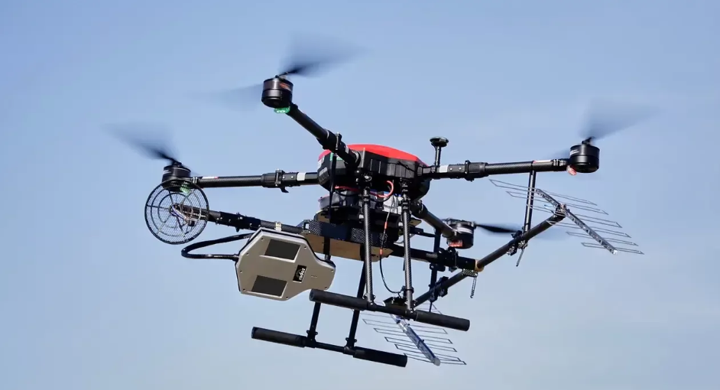

世界で最もコンパクトな3バンド干渉レーダー　 "Explorer RD350"　 　”Explorer RD350”　は、P、L、Cバンドの合成開口レーダ（SAR）が搭載されており、6kg以下のペイロードを有する各種ドローンに搭載可能な先進的なSARシステムです。高精度な慣性測定ユニットと2周波D-GNSSにより、直線飛行のみならず、円形、螺旋、不規則な飛行経路でも正確な位置情報と観測データの取得が可能で、リニアモードでは1日あたり最大500ヘクタール、ヘリカルモードでは1日あたり最大50ヘクタールをカバーできます。飛行後は、GNSS 地上局とドローンのレーダーからUSB メモリーに保存後、パソコンで処理されます。SAR画像の作成のほか、クロストラック干渉法、差分干渉法、偏光解析、トモグラフィー処理などに活用でき、地盤のわずかな変動から地下構造の可視化まで解析可能です。 　本システムは、防災・減災対策の高度化、インフラ点検の効率化、環境モニタリングの精密化に利用可能です。

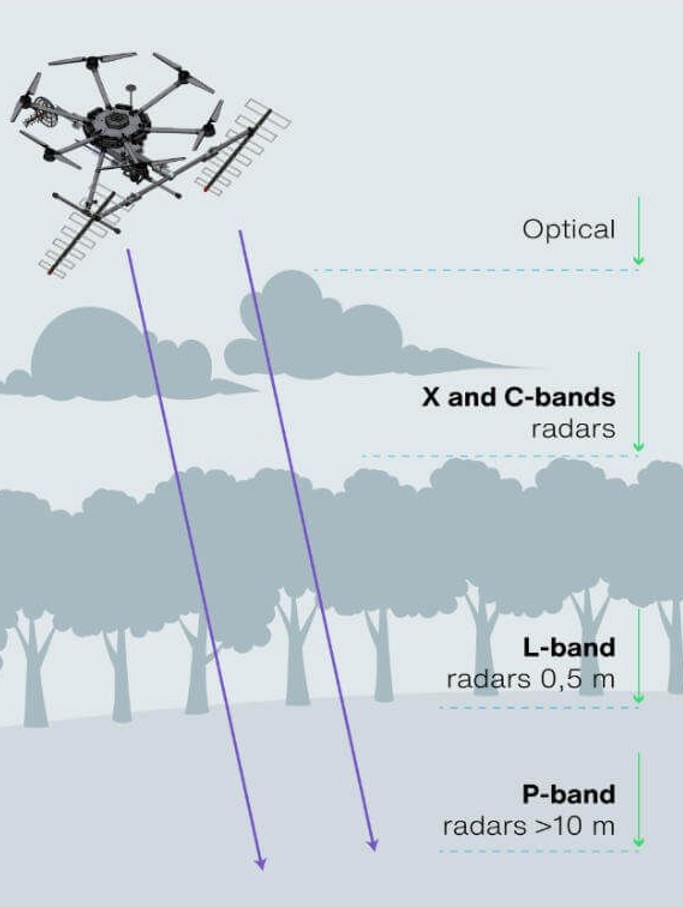

▸ P バンド、L バンド、C バンドの３バンドを備えたマルチバンド　合成開口レーダー（SAR）
▸ P-HH およびC-VV ワンパスクロストラック⼲渉計による同時取得が可能
▸ InSAR/TomoSAR プロダクト（画像プロダクト注釈（メタデータ）付き）は、干渉合成開口レーダー（InSAR）オープンソースパッケージと互換性のある標準形式で保存可能
▸データ処理及びマッピング処理機能
▸L バンド用の偏波画像化処理機
▸データ撮影のトレーニングの実施、データ処理などに関してのチュートリアルマニュアルを装備
▸モーション補正機能

SARタイプ	最大解像度	周波	偏波	波長	寸法:長さ,幅,高さ	重量
Pバンド	18cm	400-450 MHz	HH	75cm	638mm x 341mm x 25mm	380g
Lバンド	6cm	1,200-1,375 MHz	HH,HV,VH,VV	25cm	径200mm	330g
Cバンド	2cm	5.25-5.65 MHz	VV	5.5cm	99mm x 65mm x 11mm	60g

3バンド共通：　●チャンネル数：2 　●オフナデア角：20°から70°まで可変　●動作環境：消費電力/15W 　
　　　　●耐温度：0℃から40℃ 　 ●レーダーペイロードの重量 : 6kg

▸マルチバンド（P,L,C バンド）合成開口レーダーシステム本体 　1 式
▸ C バンドアンテナ 2 本
▸ L バンド偏波アンテナ 1 本
▸ P バンドアンテナ 2 本
▸ GNSS アンテナ 1 本
▸レーダーキャビネット 1 式
▸ 2 周波GNSS 地上局を備えた地上システム 1 式

SARシステム
・レーダ受信装置とケーブルハーネスは軽量構造のキャビネットに装備
・SAR システムには、慣性計測ユニットと2 周波GNSS 受信機を備えた航法システムを内蔵

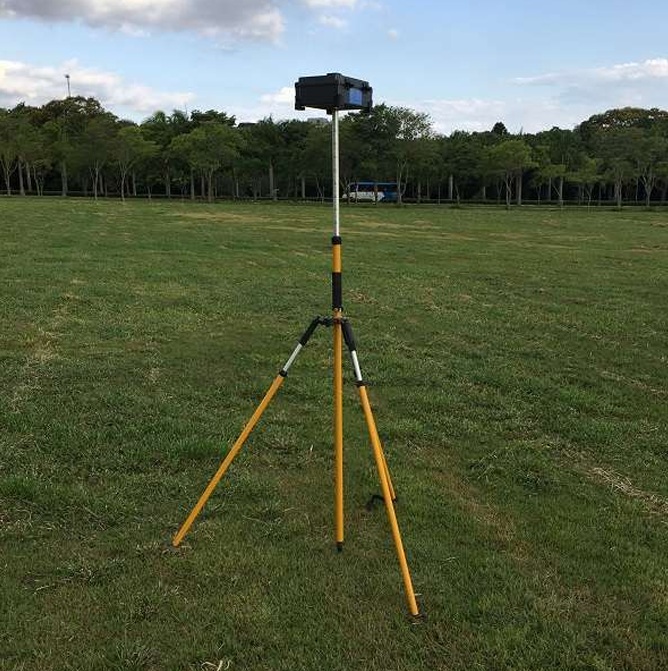

二周波GNSS 地上局を備えた地上システム
・地上システムの、ドローン操作用リモコン、飛行計画ソフトウェア搭載のタブレット、処理ソフトウェアを搭載したノートパソコンが軽量輸送用ボックスに収納されます。
ノートパソコン
・GeForce® RTX 4060 (8GB GDDR6)　・Intel® Core™ i9-13900HX (36 MB Intel® Smart Cache, 2.2 GHz, Turbo Max 5.4 GHz)　・64GB [2x 32GB - Dual Channel] DDR5 Memory (4800 MHz)　・SSD M.2 NVME 2TB - Gen 4 - [3,500 MB/s]　・16" QHD WVA (2560x1600p) - 165Hz / Matte / Contrast: 1200:1 /Brightness: 500 cd/m² / 100% sRGB・Windows 11 Pro(64bit)　・寸法: 36 x 24 x 3 cm ・重量: 2.7 kg
タブレットiPad
・iPad Mini 256GB Space Gray　・寸法: 195.4 x 134.8 x 6.3 mm　・重量: 293 g
システムソフトウェア
このシステムはデータ取得から結果の可視化まで、ワークフロー全体を確実に実行するための機能をサポートしたソフトウェアライブラリを装備しています。
・データ取得: レーダー動作中、生データはレーダー搭載コンピュータを介してUSBメモリに記録します。
・GNSS 処理: GNSS 測位データを処理するために補正を伴うRTKLIB ソフトウェアで処理します。
・Raw データ処理:raw レーダーデータは、GDL（GNU Data Language）によりを処理します。

輸送用ボックスに、現場での操作に必要なすべてのセットアップが収納可能です。	GNSS地上局	ライトプランオペレータインターフェース

機体構成 4 基のブラシレス電動モーター、カーボンファイバー+アルミ製フレーム 姿勢制御センサー 3 軸MEMS ジャイロ、3 軸加速度計、3 軸磁気センサー GNSS 1 ユニット搭載（SBAS 対応、RTK 対応） 本体重量 11kg（バッテリー除く） 最大離陸重量 25kg（MTOW） 展開サイズ 直径1.5m 以内、高さ0.5m 以内（アーム展開時） 収納時サイズ 幅0.7m 以内 × 奥行0.7m 以内 × 高さ0.5m 以内 飛行時間 15分 飛行高度 30m以上 航行可能距離 自動航行時、最大1km 圏内 送信制御 2.4GHz ラジオコントロール（RTL/RTH 機能付き） テレメトリ 900MHz 帯で運用 風速制限 最大12m/s（43km/h） 動作温度範囲 0°C～40°C

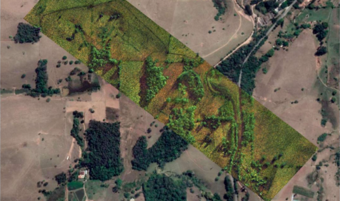

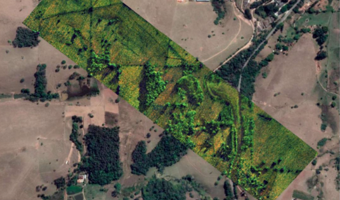

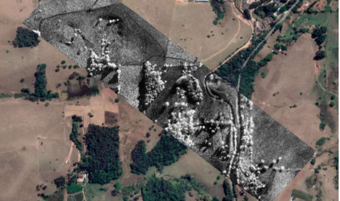

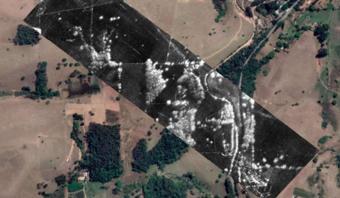

RGB画像 P‑HHバンド画像 C‑VVバンド画像 L‑VHバンド画像 L、Cﾊﾞﾝﾄﾞ合成画像 L、C、P ﾊﾞﾝﾄﾞ合成画像

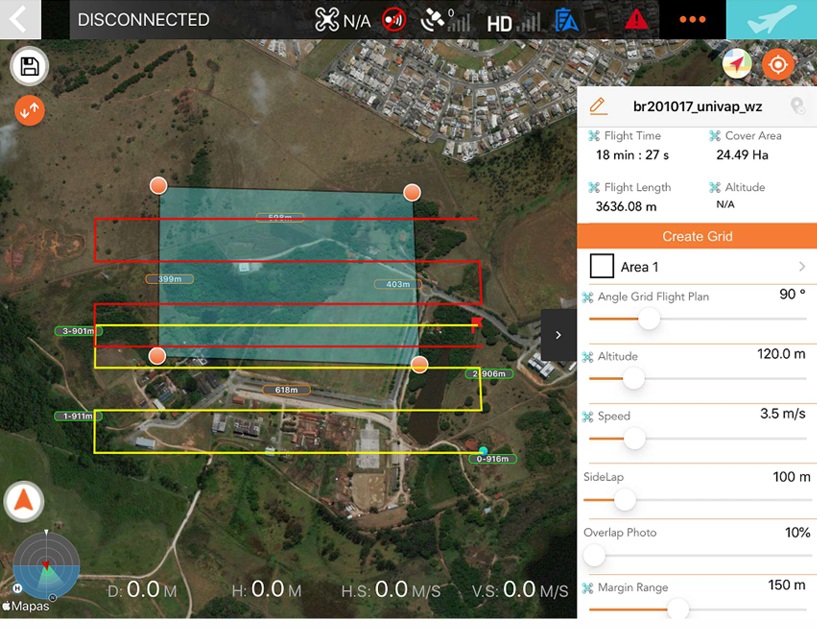

iPadでのフライトライン作成

▸飛行高度・飛行速度・飛行方向
▸エリアカバレッジ　
▸飛行ライン
▸レーダー構成

飛行ミッション

▸マウント地上局
▸レーダ付きドローンを搭載
▸離陸前に静止モード：10分間のナビデータを記録
▸自立飛行：フライトプラン
▸着陸後、静止モード：10分間のナビデータを記録

ラップトップでのナビとレーダーデータの後処理

▸GNSS/INS処理
▸オルソ画像生成 　
　・P,L,Cバンド 　・偏波処理Lバンド 　・干渉処理P,Cバンド

製造元：RADAZ （ブラジル）

日本総代理店：ビジョンテック

※詳細はお問い合わせください。
